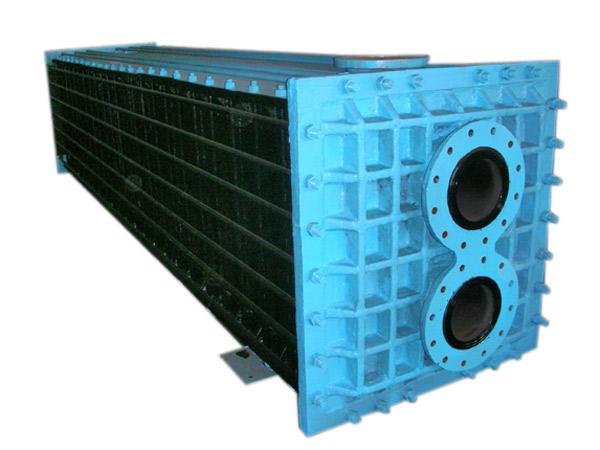

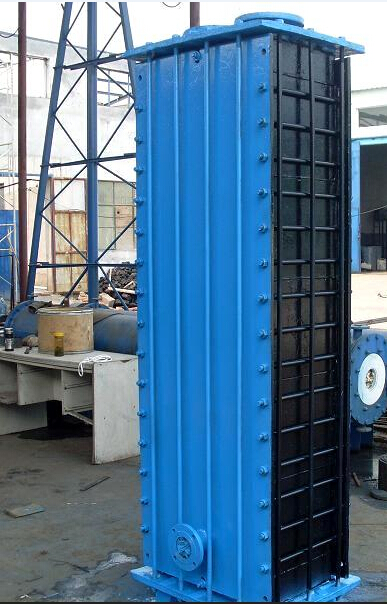

型号 /参数 /项目 | 3JK38-12/12 | 3JK66-12/12 | |||||||||
5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | ||
公称换热面积M² | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | |
计算换热面积M² | 平均 | 5.8 | 8.7 | 11.6 | 14.4 | 19.2 | 24.0 | 28.8 | 37.6 | 47.0 | 56.4 |
纵向 | 6.1 | 9.1 | 12.1 | 14.8 | 19.7 | 24.6 | 29.5 | 39.4 | 49.2 | 59.0 | |
横向 | 5.6 | 8.4 | 11.1 | 14.0 | 18.7 | 23.3 | 28.0 | 35.9 | 44.8 | 53.8 | |
单元块尺寸 | 块数 | 2 | 3 | 4 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
尺寸m/m | 380×380×380 | 380×380×660 | |||||||||
孔径 m/m | 纵向 | 12 | 12 | ||||||||
横向 | 12 | 12 | |||||||||
流程数 | 纵向 | 双程 | 双程四程 | ||||||||
横向 | 2 | 3 | A | 3 | 4 | 5 | 6 | 4 | 5 | 6 |
型号 /参数 /项目 | 2JK38-18/14 | 3JK66-18/14 | ||||||||
5 | 7.5 | 10 | 15 | 20 | 25 | 35 | 40 | 50 | ||
公称换热面积M² | 5 | 7.5 | 10 | 15 | 20 | 25 | 35 | 40 | 50 | |
计算换热面积M² | 平均 | 5.0 | 7.6 | 13.6 | 18.2 | 22.7 | 27.3 | 35.6 | 44.5 | 53.4 |
纵向 | 5.5 | 8.2 | 14.4 | 19.3 | 24.1 | 28.9 | 38.5 | 48.1 | 57.8 | |
横向 | 4.6 | 6.9 | 12.8 | 17.1 | 21.4 | 25.6 | 32.7 | 10.9 | 49.1 | |
单元块尺寸 | 块数 | 2 | 3 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
尺寸m/m | 380×380×380 | 380×380×660 | ||||||||
孔径 m/m | 纵向 | 18 | ||||||||
横向 | 14 | |||||||||
流程数 | 纵向 | 双程四程 | ||||||||
横向 | 2 | 3 | 3 | 4 | 5 | 6 | 4 | 5 | 6 |
型号 /参数 /项目 | 3JK66-20/16 | ||||||||
7.5 | 10 | 15 | 19 | 23 | 30 | 38 | 45 | ||
公称换热面积M² | 7.5 | 10 | 15 | 19 | 23 | 30 | 38 | 45 | |
计算换热面积M² | 平均 | 8.0 | 12.1 | 16.1 | 20.1 | 24.1 | 31.4 | 39.3 | 47.1 |
纵向 | 8.6 | 12.9 | 17.3 | 21.6 | 25.9 | 34.5 | 43.1 | 51.8 | |
横向 | 7.4 | 11.2 | 14.9 | 18.6 | 22.4 | 28.4 | 35.4 | 42.5 | |
单元块尺寸 | 块数 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
尺寸m/m | 380×380×660 | ||||||||
孔径 m/m | 纵向 | 20 | |||||||
横向 | 16 | ||||||||
流程数 | 纵向 | 双程四程 | |||||||
横向 | 2 | 3 | 4 | 5 | 6 | 4 | 5 | 6 |
型号 | 3JK38-12/12 | 3JK66-12/12 | |||||||||||
5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | ||||
管 口 规 格 | a | 物料进口 | dB | 80 | 100 | 150 | |||||||
Dg | 125 | 150 | 200 | ||||||||||
b | 物料出口 | dB | 80 | 100 | 150 | ||||||||
Dg | 125 | 150 | 200 | ||||||||||
c | 物料排净口 | dB | 50 | ||||||||||
d | 物料出口 | dB | 50 | ||||||||||
e | 冷却水出口 | Dg | 50 | 80 | |||||||||
f | 冷却水进口 | Dg | 50 | 80 | |||||||||
安装尺寸 m/m | H1 | 1310 | 1693 | 2076 | 1787 | 2170 | 2553 | 2936 | 2160 | 2543 | 2969 | ||
H3 | 673 | 1056 | 1439 | 1028 | 1411 | 1794 | 2177 | 1411 | 1794 | 2177 | |||
H4 | 346 | 407 | 400 | ||||||||||
L1 | 535 | 790 | 798 | ||||||||||
L2 | 415 | 670 | 678 | ||||||||||
L3 | 90 | 410 | |||||||||||
L4 | 220 | 400 | 370 | ||||||||||
L5 | 660 | 720 | 1110 | ||||||||||
设备总重Kg | 774 | 994 | 1214 | 1651 | 1979 | 2219 | 2589 | 2793 | 3254 | 3716 |
型号 | 3JK38-18/14 | 3JK66-18/14 | ||||||||||||
5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||||
管 口 规 格 | a | 物料进口 | dB | 80 | 100 | 150 | ||||||||
Dg | 125 | 150 | 200 | |||||||||||
b | 物料出口 | dB | 80 | 100 | 150 | |||||||||
Dg | 150 | 200 | ||||||||||||
c | 物料排净口 | dB | 50 | |||||||||||
d | 物料出口 | dB | 50 | |||||||||||
e | 冷却水出口 | Dg | 50 | 80 | ||||||||||
f | 冷却水进口 | Dg | 50 | 80 | ||||||||||
安装尺寸 m/m | H1 | 1310 | 1693 | 1787 | 2170 | 2553 | 2936 | 2160 | 2543 | 2969 | ||||
H3 | 673 | 1056 | 1028 | 1411 | 1794 | 2177 | 1411 | 1794 | 2177 | |||||
L2 | 415 | 670 | 678 | |||||||||||
L3 | 90 | 410 | ||||||||||||
L4 | 220 | 400 | 370 | |||||||||||
L5 | 660 | 720 | 1110 | |||||||||||
设备总重Kg | 774 | 979 | 1645 | 1986 | 2318 | 3692 | 2781 | 3224 | 3692 |
型号 | 3JK38-20/16 | ||||||||||
7.5 | 10 | 15 | 19 | 20 | 30 | 38 | 45 | ||||
管 口 规 格 | a | 物料进口 | dB | 100 | 150 | ||||||
Dg | 150 | 200 | |||||||||
b | 物料出口 | dB | 100 | 150 | |||||||
Dg | 150 | 200 | |||||||||
c | 物料排净口 | dB | 50 | ||||||||
d | 物料出口 | dB | 50 | ||||||||
e | 冷却水出口 | Dg | 80 | ||||||||
f | 冷却水进口 | Dg | 80 | ||||||||
安装尺寸 m/m | H1 | 1404 | 1787 | 2170 | 2553 | 2936 | 2160 | 2543 | 2926 | ||
H3 | 645 | 1028 | 1411 | 1794 | 2177 | 1411 | 1794 | 2177 | |||
H4 | 407 | 400 | |||||||||
L1 | 790 | 798 | |||||||||
L2 | 670 | 678 | |||||||||
L3 | 90 | 410 | |||||||||
L4 | 400 | 370 | |||||||||
L5 | 720 | 1110 | |||||||||
设备总重Kg | 1562 | 1640 | 1976 | 2309 | 2639 | 2765 | 3224 | 3668 |
