产品名称：

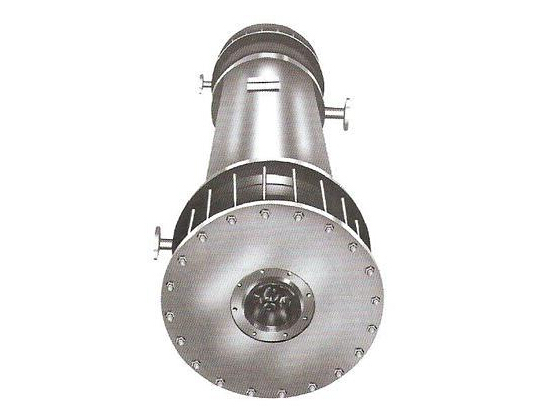

GGH新型列管式石墨换热器

产品规格：

产品特点：

详细描述Description

为解决乳头列管式石墨换热器需用温度较低，尤其作加热时不够理想的问题，本厂生产新型的寰洋牌单管填料密封列管式石墨换热器，采用填料密封结构用作加热器、蒸发器（包括升膜、降膜及升—降膜蒸发），并可独立承受一定的急冷急热。可根据用户要求或工艺条件设计和制造。

技术特性：

许用温度：≥150ºC

作冷却器：-20～130ºC

许用压力：管程：≤0.1MPa

壳程：≤0.4MPa

（可根据用户要求提高到0.7Mpa）

规格：5～200平方米（换热面积）

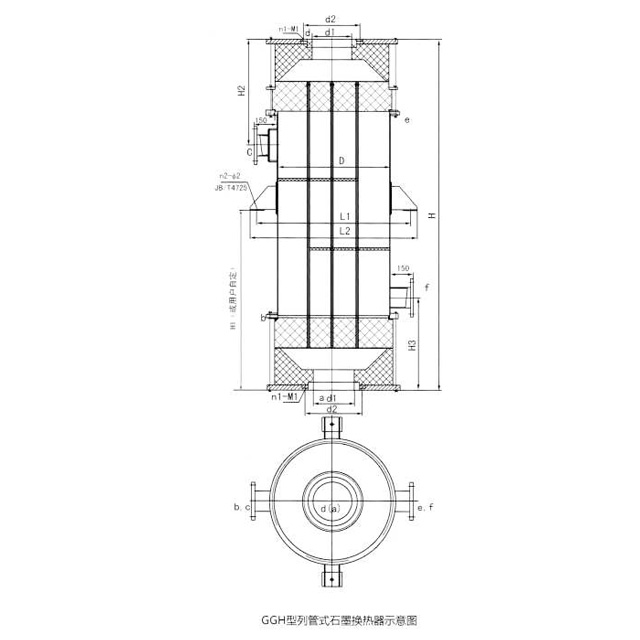

型号	公称换热面积m²	壳体(mm)		换热管φ32/32(mm)		安装尺寸(mm)
GGH	公称换热面积m²	公称直径	壁厚	有效管长	管数	总高度H	支座孔距A
40-10	10	400	5	3000	37	4020	700
50-15	15	500	5	3000	64	4080	800
50-20	20	500	5	4000	64	5085	800
60-25	25	600	5	3000	109	4150	900
70-35	35	600	5	4000	109	5150	900
70-35	35	700	5	3000	151	4230	1000
70-50	50	700	5	4000	151	5230	1000
80-45	45	800	6	3000	187	4320	1100
80-60	60	800	6	4000	187	5320	1100
90-60	60	900	6	3000	235	4420	1200
90-80	80	900	6	4000	235	5420	1200
90-100	100	900	6	5000	235	6420	1200
400-80	80	1000	8	3000	313	4500	1300
100-105	105	1000	8	4000	313	5500	1300
100-130	130	1000	8	5000	313	6500	1300
110-95	95	1100	8	3000	367	4580	1420
110-125	125	1100	8	4000	367	5580	1420
110-155	155	1100	8	5000	367	6580	1420
120-115	115	1200	8	3000	451	4660	1520
120-150	150	1200	8	4000	451	5660	1520
120-190	190	1200	8	5000	451	6660	1520
130-135	135	1300	8	3000	535	4780	1620
130-180	180	1300	8	4000	535	5780	1620
130-225	225	1300	10	5000	535	6780	1620
140-150	150	1400	10	3000	595	4880	1720
140-200	220	1400	10	4000	595	5880	1720
140-250	250	1400	10	5000	595	6880	1720
